一、说明及图片:

1. 磁力驱动无轴封设计，泵体完全密封，绝无泄漏；
2. 独特的耐空转设计，使磁力泵长时间无水空转而不损坏，提高产品的耐用性；
3. 全新流道设计，使产品流量损失降到最低，提高使用效率。

二、 规格参数表

型号	配管（mm）		标准流量（L/min）		标准扬程（m）		功率 （Kw）	极数
	入口	出口	50Hz	60Hz	50Hz	60Hz
JKX-440	40	40	110	110	11	11	0.4	2
JKX-441	40	40	160	160	16	16	0.75	2
JKX-542	50	40	210	210	21	22	1.5	2
JKX-552	50	50
JKX-542H	50	40	110	110	26	29	1.5	2
JKX-552H	50	50
JKX-542	50	40	260	260	26	27	2.2	2
JKX-553	50	50
JKX-543H	50	40	160	160	32	34	2.2	2
JKX-553H	50	50
JKX-545	50	40	260	260	31	36	3.75	2
JKX-555	50	50
JKX-653	65	50	510	510	17	17	2.2	2
JKX-655	65	50	510	510	26	26	3.75	2

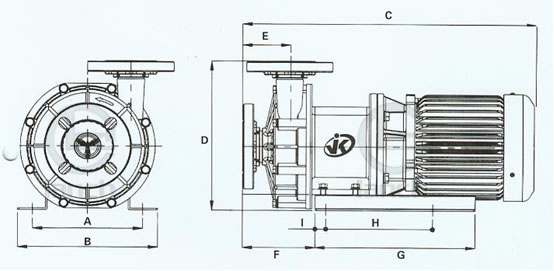

三、 安装尺寸图

四、 安装尺寸规格参数表

项目 型号	尺寸									口径
	A	B	C	D	E	F	G	H	I	进口	出口
JKX-440	110	140	470	225.5	87.5	130.5	200	98	20	36	36
JKX-441	130	160	491	225.5	100.5	149.5	210	130	35	40	40
JKX-542	204	260	571	280.5	89.5	135.5	300	200	20	50	40
JKX-552	204	260	571	280.5	89.5	135.5	300	200	20	50	40
JKX-543	204	260	571	280.5	89.5	135.5	300	200	20	50	40
JKX-553	204	260	571	280.5	89.5	135.5	300	200	20	50	40
JKX-653	220	250	583.5	322.5	94	128	360	300	30	65	50
JKX-545	220	250	630.5	322.5	89.5	116.5	360	300	30	50	40
JKX-555	220	250	630.5	322.5	89.5	116.5	360	300	30	50	40
JKX-655	220	250	645	322.5	94	128	360	300	30	65	50

订购注意事项：

1.本网页显示的JKX 高压磁力泵安装尺寸、图纸、磁力泵图片、流量、扬程、参数表等样本信息，为"LQ牌"磁力泵厂家上海连渠泵业所有，请勿转载，转载必究。
2.上海连渠泵业有限公司是一家专业的磁力泵生产厂家/制造商。生产的JKX 高压磁力泵，质量可靠，价格合理，如果还需要了解其他磁力泵，请来电咨询，我们也可根据客户要求专门定制。
3.由于编辑水平有限，以上信息仅作参考之用，错误和不妥之处在所难免，真诚希望您批评指正。
