特点

1.密封可靠、性能优良、造型美观
2.闸板、阀座密封面采用工程陶瓷材料的先进工艺研制开发制造而成，耐磨、耐冲刷、抗擦伤性能特强，其使用寿命比普通合金材料密封面高10倍以上。
3.采用高性能填料
4.传动方式有手动、齿轮传动、电动、气动等，满足各种工程需要及用户要求

主要性能规范

型号Type	公称压力(MPa) Nominal pressure	试验压力(MPa) Test pressure		工作温度(℃) Working temperature	适用介质Applicable medium
		强度Intensity	密封(液) The seal
Z41TC	1.6	2.4	1.8	≤350℃	液体、灰、固体等介质Liquid, ash, solid medium
	2.5	3.8	2.8	≤200℃
	4.0	6.0	4.4
	6.4	9.6	7.0

主要零件材料

零件名称 Part name	材料编号Material serial number
阀体 Body	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti
阀盖 Bonnet	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti
阀板 Disc	WCB+工程陶瓷WCB+ engineering ceramics	ZGCr5Mo+工程陶瓷ZGCr5Mo+ engineering ceramics	ZG1Cr18Ni9Ti+工程陶瓷ZG1Cr18Ni9Ti+ engineering ceramics
阀座 Seat	工程陶瓷engineering ceramics	工程陶瓷engineering ceramics	工程陶瓷engineering ceramics
阀杆 Stem	2Cr13	25Cr2MoV	1Cr18Ni9Ti
阀杆螺母 Yoke nut	2CuAL1OFe3	2CuAL1OFe3	2CuAL1OFe3

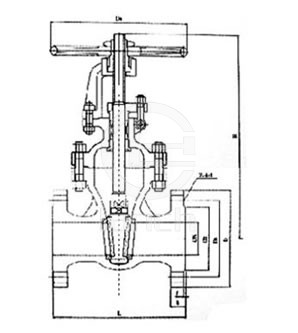

主要连接尺寸

公称压力Nominal Pressure	公称通径Nominal Diameter	尺寸Diameter
		L	D	D1	D2	b-f	Z-Φd	H	Do
1.6	50	250	160	125	100	18-3	4-18	358	240
	65	265	180	145	120	18-3	4-18	373	240
	80	280	195	160	135	20-3	8-18	435	280
	100	300	215	180	155	20-3	8-18	500	300
	125	325	245	210	185	22-3	8-18	614	320
	150	350	280	240	210	24-3	8-23	671	360
	200	400	335	295	265	26-3	12-23	818	400
	250	450	405	335	320	30-3	12-25	969	450
	300	500	460	410	375	30-4	12-25	1145	560
	350	550	520	470	435	34-4	16-25	1280	640
	400	600	580	525	485	36-4	16-30	1452	640
	450	650	640	585	545	40-4	20-30	1541	720
	500	700	705	650	608	44-4	20-34	1676	720
2.5	50	250	160	125	100	20-3	4-18	358	240
	65	265	180	145	120	22-3	8-18	373	240
	80	280	195	160	135	22-3	8-18	435	280
	100	300	230	190	160	24-3	8-23	500	300
	125	325	270	220	188	28-3	8-25	614	320
	150	350	300	250	218	30-3	8-25	674	360
	200	400	360	310	278	34-3	12-25	818	400
	250	450	425	370	332	36-3	12-30	969	450
	300	500	485	430	390	40-4	16-30	1145	560
	350	550	550	490	448	44-4	16-34	1280	640
	400	600	610	550	505	48-4	16-34	1452	640
	450	650	660	600	555	50-4	20-34	1541	720
	500	700	730	660	610	52-4	20-41	1676	720

公称压力Nominal Pressure	公称通径Nominal Diameter	尺寸Diameter
		L	D	D1	D2	b-f	F2	Z-Φd	H	Do
4.0	50	250	160	125	100	20-3	4	4-18	371	280
	65	280	180	145	120	22-3	4	8-18	391	280
	80	310	195	160	135	22-3	4	8-18	455	320
	100	350	230	180	160	24-3	4.5	8-23	551	360
	125	400	270	220	188	28-3	4.5	8-25	628	400
	150	450	300	250	218	30-3	4.5	8-25	708	400
	200	550	375	320	282	38-3	4.5	12-30	885	450
	250	650	445	385	345	42-3	4.5	12-34	906	560
	300	750	510	450	408	46-4	4.5	16-34	1203	640
	350	850	570	510	465	52-4	5	16-34	1341	640
	400	950	655	585	535	58-4	5	16-41	1492	720
6.4	80	310	210	170	140	30-3	4.5	8-23	570	300
	100	350	250	200	168	32-3	4.5	8-25	700	300
	125	400	295	240	202	36-3	4.5	8-30	780	350
	150	450	340	280	240	38-3	4.5	8-34	850	350
	200	500	405	345	300	44-3	4.5	12-34	1035	400
	250	650	470	400	352	48-3	4.5	12-41	1050	560
	300	750	530	460	412	54-4	4.5	16-41	1470	640

订购注意事项：

1.本网页显示的Z41TC陶瓷闸阀 图片、参数表等样本信息，为LQ牌上海连渠泵业所有，请勿转载，转载必究。
2.上海连渠泵业有限公司是一家专业的耐磨浆液阀生产厂家/制造商。生产的Z41TC陶瓷闸阀 ，质量可靠，价格合理，如果还需要了解其他耐磨浆液阀，请来电咨询，我们也可根据客户要求专门定制。
3.由于编辑水平有限，以上信息仅作参考之用，错误和不妥之处在所难免，真诚希望您批评指正。
