产品概述

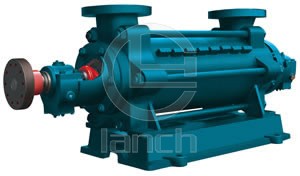

DG型工业蒸汽锅炉给水泵系单吸、多级节段式离心泵；本系列泵是专为更新改造的新系列工业蒸汽锅炉配套的高效节能产品，不仅适用于中、低压锅炉给水，也适用于工厂、城市高扬程输水。输送介质温度：-20～105℃，泵进口压力不得超过0.59MPa(6kgf/cm2)。 参数范围：流量Q 1.5～78m3/h 扬程H 73～450m 型号说明： DG5—27×3 DG--单吸、多级锅炉给水泵 5 --流量（m3/h） 27--泵单级扬程（m） 3 --泵级数 结构型式：DG型泵吸入口和吐出口均垂直向上，泵转子支承为滚动轴承，油脂润滑，轴向推力平衡采用平衡盘结构。轴封可采用填料密封或机械密封。 旋转方向：从电机端看，泵为顺时针方向旋转。 主要零件材质：泵过流部件材质为铸铁。 成套范围：本系列泵成套供应电机、止回阀、闸阀、公用底座。 用户在订货时如有特殊材料要求可与公司协商。

性能参数：

型号	流量	扬程	转速	轴功率	配带电动机		效率	必需汽蚀余量	叶轮名义直径	泵口径		泵重	性能曲线
	Q	H	n	Pa	功率	型号	η			进口	出口
	m3/h	m	r/min	kW	kW		%	m	mm	mm	mm
DG5-27×9	3 5 8	252 243 225	2980	9.32 10.35 12.25	15	Y160M2-2	22 32 40	2.8	150	40	32	235
DG5-27×10	3 5 8	280 270 250	2980	10.36 11.5 13.6	15	Y160M2-2	22 32 40	2.8	150	40	32	245
DG5-27×11	3 5 8	308 297 275	2980	11.39 12.65 14.96	18.5	Y160L-2	22 32 40	2.8	150	40	32	255
DG5-27×12	3 5 8	336 324 300	2980	12.43 13.8 16.32	18.5	Y160L-2	22 32 40	2.8	150	40	32	265
DG8-35×3	5 8 10	109 99 85	2980	4.79 5.99 6.44	11	Y160M1-2	31 36 36	3.6 3.7 4.6	170	40	40	144.1
DG8-35×4	5 8 10	146 132 114	2980	6.42 7.98 8.63	11	Y160M1-2	31 36 36	3.6 3.7 4.6	170	40	40	156.5
DG8-35×5	5 8 10	182 165 142	2980	8 9.98 10.75	15	Y160M2-2	31 36 36	3.6 3.7 4.6	170	40	40	168.9
DG8-35×6	5 8 10	218 198 171	2980	9.58 11.97 12.95	15	Y160M2-2	31 36 36	3.6 3.7 4.6	170	40	40	181.2
DG8-35×7	5 8 10	255 231 199	2980	11.21 13.97 15.07	18.5	Y160L-2	31 36 36	3.6 3.7 4.6	170	40	40	193.6
DG8-35×8	5 8 10	291 264 227	2980	12.79 15.96 17.19	22	Y180M-2	31 36 36	3.6 3.7 4.6	170	40	40	206
DG8-35×9	5 8 10	328 297 256	2980	16 17.96 19.38	22	Y180M-2	31 36 36	3.6 3.7 4.6	170	40	40	218.4
DG8-35×10	5 8 10	364 330 284	2980	16 19.95 21.5	30	Y200L1-2	31 36 36	3.6 3.7 4.6	170	40	40	230.7
DG13-35×3	10 13 17	111 105 87	2980	7.2 8.3 8.95	11	Y160M1-2	42 45 45	2.2 2.4 2.5	170	50	50	228
DG13-35×4	10 13 17	148 140 116	2980	9.32 11 11.93	15	Y160M2-2	42 45 45	2.2 2.4 2.5	170	50	50	250
DG13-35×5	10 13 17	185 175 145	2980	11.66 13.76 14.91	18.5	Y160L-2	42 45 45	2.2 2.4 2.5	170	50	50	272
DG13-35×6	10 13 17	222 210 174	2980	14 16.52 17.89	22	Y180M-2	42 45 45	2.2 2.4 2.5	170	50	50	294
DG13-35×7	10 13 17	259 245 203	2980	16.32 19.27 20.88	30	Y200L1-2	42 45 45	2.2 2.4 2.5	170	50	50	316
DG13-35×8	10 13 17	296 280 230	2980	18.66 22.02 23.65	30	Y200L1-2	42 45 45	2.2 2.4 2.5	170	50	50	338
DG13-35×9	10 13 17	333 315 261	2980	20.99 24.77 26.84	30	Y200L1-2	42 45 45	2.2 2.4 2.5	170	50	50	360
DG13-35×10	10 13 17	370 350 290	2980	23.22 27.53 29.83	37	Y200L2-2	42 45 45	2.2 2.4 2.5	170	50	50	382
DG20-35×3	16.3 20 23	110 105 100	2980	8.88 9.87 10.62	15	Y160M2-2	55 58 89	2.8 3 3.3	165	65	65	197
DG20-35×4	16.3 20 23	147 140 134	2980	11.87 13.16 14.23	18.5	Y160L-2	55 58 89	2.8 3 3.3	165	65	65	210
DG20-35×5	16.3 20 23	183 175 167	2980	14.78 16.45 17.73	22	Y180M-2	55 58 89	2.8 3 3.3	165	65	65	222
DG20-35×6	16.3 20 23	220 210 200	2980	17.76 19.74 21.24	30	Y200L1-2	55 58 89	2.8 3 3.3	165	65	65	234
DG20-35×7	16.3 20 23	256 245 234	2980	20.67 23.03 24.85	30	Y200L1-2	55 58 89	2.8 3 3.3	165	65	65	247
DG20-35×8	16.3 20 23	293 280 267	2980	23.66 26.32 28.35	37	Y200L2-2	55 58 89	2.8 3 3.3	165	65	65	259
DG20-35×9	16.3 20 23	330 315 300	2980	26.65 29.61 31.58	37	Y200L2-2	55 58 89	2.8 3 3.3	165	65	65	272
DG20-35×10	16.3 20 23	366 350 334	2980	29.55 32.89 35.46	45	Y225M-2	55 58 89	2.8 3 3.3	165	65	65	284
DG25-35×3	20 25 30	114 105 93	2980	10.9 11.71 13.09	15	Y160M2-2	57 61 58	2.7 3 3.3	175	65	65	243
DG25-35×4	20 25 30	152 140 124	2980	14.54 15.62 17.46	22	Y180M-2	57 61 58	2.7 3 3.3	175	65	65	267
DG25-35×5	20 25 30	190 175 155	2980	18.17 19.52 21.82	30	Y200L1-2	57 61 58	2.7 3 3.3	175	65	65	291
DG25-35×6	20 25 30	228 210 185	2980	21.8 23.42 26.04	30	Y200L1-2	57 61 58	2.7 3 3.3	175	65	65	315
DG25-35×7	20 25 30	266 245 217	2980	25.44 28.74 30.55	37	Y200L2-2	57 61 58	2.7 3 3.3	175	65	65	339
DG25-35×8	20 25 30	304 280 248	2980	29.07 31.23 34.92	37	Y200L2-2	57 61 58	2.7 3 3.3	175	65	65	363
DG25-35×9	20 25 30	342 315 279	2980	32.71 35.14 39.28	45	Y225M-2	57 61 58	2.7 3 3.3	175	65	65	387
DG25-35×10	20 25 30	380 350 310	2980	36.34 39.04 43.64	55	Y250M-2	57 61 58	2.7 3 3.3	175	65	65	411
DG42-45×3	25 42 50	158 135 120	2980	20.28 25.74 27.24	30	Y200L1-2	53 60 60	2 2.4 2.8	275	80	80	201
DG42-45×4	25 42 50	210 180 160	2980	26.96 34.32 36.31	45	Y225M-2	53 60 60	2 2.4 2.8	275	80	80	219
DG42-45×5	25 42 50	262 225 200	2980	33.63 42.9 45.39	55	Y250M-2	53 60 60	2 2.4 2.8	275	80	80	237
DG42-45×6	25 42 50	315 270 240	2980	40.44 51.49 54.47	75	Y280S-2	53 60 60	2 2.4 2.8	275	80	80	254
DG42-45×7	25 42 50	368 315 280	2980	47.24 60 62.54	75	Y280S-2	53 60 60	2 2.4 2.8	275	80	80	272
DG42-45×8	25 42 50	420 360 320	2980	53.91 68.65 72.6	90	Y280M-2	53 60 60	2 2.4 2.8	275	80	80	290
DG42-45×9	25 42 50	473 405 360	2980	60.72 77.23 80.41	90	Y280M-2	53 60 60	2 2.4 2.8	275	80	80	307
DG42-45×10	25 42 50	525 450 400	2980	67.4 85.81 89.35	110	Y315S-2	53 60 60	2 2.4 2.8	275	80	80	325
DG78-45×3	47 78 90	145 135 127.8	2980	35.03 41.57 44.12	55	Y250M-2	53 69 71	4	195	100	100	242.6
DG78-45×4	47 78 90	194 180 170.4	2980	46.87 55.42 58.82	75	Y280S-2	53 69 71	4	195	100	100	267.8
DG78-45×5	47 78 90	242 225 213	2980	58.46 69.28 73.53	90	Y280M-2	53 69 71	4	195	100	100	293
DG78-45×6	47 78 90	290 270 255.6	2980	70.06 83.13 88.24	90	Y280M-2	53 69 71	4	195	100	100	318.2
DG78-45×7	47 78 90	340 315 298.2	2980	82.14 97 102.19	110	Y315S-2	53 69 71	4	195	100	100	343.4
DG78-45×8	47 78 90	388 360 340.8	2980	93.73 110.8 117.65	132	Y315M1-2	53 69 71	4	195	100	100	368.6
DG78-45×9	47 78 90	436 405 383.4	2980	105.3 124.7 132.35	160	Y315M2-2	53 69 71	4	195	100	100	393.8
DG78-45×10	47 78 90	485 450 426	2980	117.17 138.6 147.1	160	Y315M2-2	53 69 71	4	195	100	100	419
DG5-27×3	3 5 8	84 81 75	2980	3.1 3.45 4.08	7.5	Y132S2-2	22 32 40	2.8	150	40	32	175
DG5-27×4	3 5 8	112 108 100	2980	4.14 4.6 5.44	7.5	Y132S2-2	22 32 40	2.8	150	40	32	185
DG5-27×5	3 5 8	140 135 125	2980	5.17 5.75 6.8	11	Y160M1-2	22 32 40	2.8	150	40	32	195
DG5-27×6	3 5 8	168 162 150	2980	6.21 6.9 8.16	11	Y160M1-2	22 32 40	2.8	150	40	32	205
DG5-27×7	3 5 8	196 189 175	2980	7.25 8.05 9.5	11	Y160M1-2	22 32 40	2.8	150	40	32	215
DG5-27×8	3 5 8	224 216 200	2980	8.29 9.2 10.88	15	Y160M2-2	22 32 40	2.8	150	40	32	225
