SZB型水环悬壁式真空泵（简称：SZB水环式真空泵），系采用悬壁式结构的水环式真空泵。可供抽吸空气或其他无腐蚀性、不溶于水、不含固体颗料的气体使用。上海连渠泵业有限公司生产的水环悬臂式真空泵的最低吸入压力为-0.086MPa。被广泛用于机械、石油、化工、制药、食品等工业及其他领域的各种介质的输送。
适用抽吸空气或不溶于水、不含固体颗粒、无腐蚀性气体最高真空度可达85%，特别适合于大型水泵引水用。特别适合于做大型水泵引水用。 目前制造的本型号泵有：SZB-4、SZB-8。其中4（8）表示当水银柱高为520毫米时的气量（升/秒）。

SZB水环式真空泵结构说明

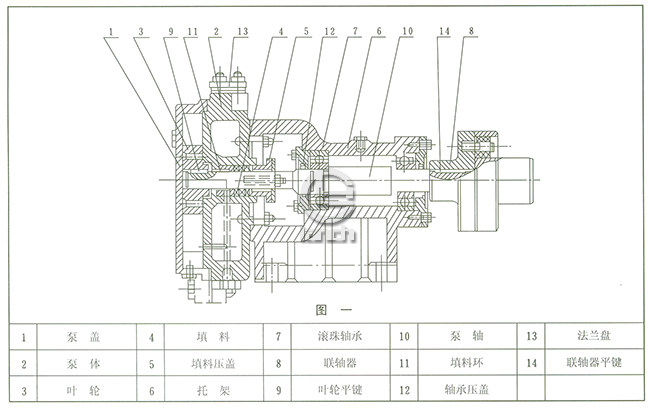

SZB型泵结构如图一所示、工作室由泵体（2）、泵盖（1）构成，上有进排气口（详见图三），下有放水螺塞（15）（见图三），泵盖上有指示旋转方向的箭头，泵体有填料函和填料压盖（5），内装填料（4）密封，泵体侧面的螺丝孔（16）(见图三)为补充水环消耗用水。 由铸铁制成叶轮（3），有12个叶片呈放射状均分布，有平衡孔（其中两个套扣供拆卸用）平衡轴向力。叶轮平键（9）与轴（10）联接并可沿轴向滑动调节间隙。轴为优质钢制成，支承在泵的托架（6）内的两个滚珠轴承（17）上右端有弹性联轴器（8）和电机直接联接。托架（6）用铸铁制成，有止口保证与泵体准确联接，轴承间有空腔，可存润滑油，用稀油或黄油均可。
从传动方向看，泵轴为逆时针方向旋转（右边法兰为排气口，左边法兰为进气口）。 结构图

SZB水环式真空泵工作性能表

型 号	排气量		毫米汞柱 mmHg	最大真空 度	转 数 r/min	电机功率 KW	口径		泵重 Kg
	m3/h	L/S					吸入	吐出
SZB-4	19.8	5.5	440	80	1450	1.5	ZG1"	ZG1"	42
	14.4	4	520
	7.2	2	600
	0	0	650
SZB-8	38.2	10.6	440	80	1450	2.2	ZG1"	ZG1"	45
	28.8	8	520
	14.4	4	600
	0	0	650

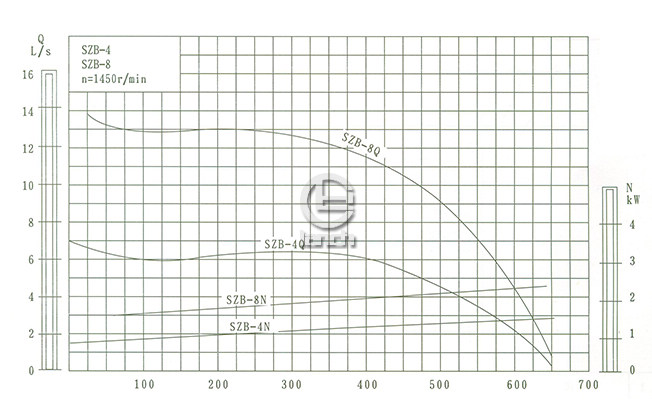

SZB水环式真空泵工作性能曲线图

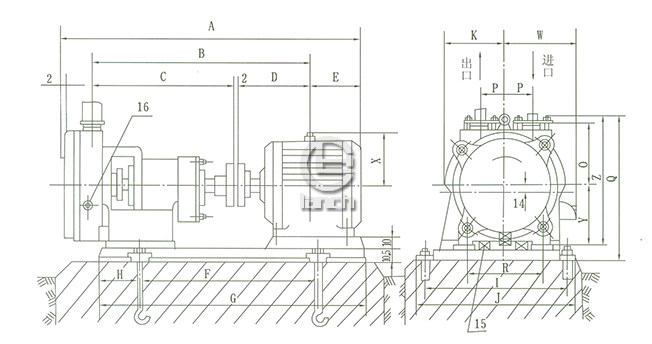

SZB水环式真空泵外形尺寸表

型号	A	B	C	D	E	F	G	H	I	J	K	Y	Z	W	R	Q	P	O	X	配用电机
SZB-4	755	504.5	13	175.5	122	390	640	125	310	360	120	135	274	155	187	359	55	121	145	Y90L-4-1.5KW
SZB-8	780	523	313	208	139	393	660	133	345	385	120	135	274	155	187	369	55	121	145	Y100L1-4-2.2KW

订购注意事项：

1.本网页显示的SZB型水环悬臂式真空泵安装尺寸、图片、真空度、最大排气量参数表等样本信息，为“LQ牌”真空泵厂家上海连渠泵业所有，请勿转载，转载必究。
2.上海连渠泵业有限公司是一家专业的真空泵生产厂家/制造商。生产的SZB型水环悬臂式真空泵，质量可靠，价格合理，如果还需要了解其他(真空泵)，请来电咨询，我们也可根据客户要求专门定制。
3.由于编辑水平有限，以上信息仅作参考之用，错误和不妥之处在所难免，真诚希望您批评指正。
